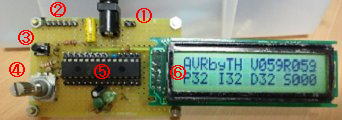

1.外観説明
写真を見てがっかりしないで下さい。最低限の自動電圧調整装置の機能が有ります。
①．電源 DC5V②．PICKIT3コネクター
③．ボタン(LCDのカーソル移動)
④．ダイヤル(各設定、スイッチ)
⑤．PIC16F1938 ﾏｲｸﾛｺﾝﾋﾟｭｰﾀ
⑥．LCD (SC1602BSLB)表示器
数値は現在16進数で表示されています。
2.LCDの表示説明
数値は桁数を減らすことから全て16進数を使用しています。| 設定・操作内容 | 場所 | 設定範囲 | 備考 |
| 電圧表示 | 上段中央Vの右３桁 | 0～3FF[1023] | 表示単位で0.005(V)です |
| 設定電圧 | Rの右３桁 | 0～3FF[1023] | 表示単位で0.005(V)です |
| 最大設定2BC[700] 3.5(V) | |||
| Pゲイン | P32の右２桁 | 設定は0～64[100] | 単位は% |
| Iゲイン | I32の右２桁 | 設定は0～64[100] | 単位は% |
| Dゲイン | D32の右２桁 | 設定は0～64[100] | 単位は% |
| ｲﾝﾃﾞｼｬﾙ応答値 | Sの右３桁 | 値は設定電圧と同じです |
3.操作
(1)①又は②に電源を接続する。(2)LCDに文字が表示されます。
(3)各設定値とインデンシャル応答スイッチ場所への移動
このLCDを見ながら、③のボタンで各設定値の変更（(1)のb.～f.）とインデンシャル応答スイッチ場所へ移動が出来ます。
電源を入れると、設定電圧の最低位がフラッシュしているはずです。
③のボタンを押して離すと、フラッシュ位置が設定電圧→Pゲイン→Iゲイン→Dゲイン→インデンシャル応答値→表示S→設定電圧 と移行出来ますので、フラッシュ位置（以後カーソルと表現）を、設定する場所へ移動して下さい。
S000のSの部分で、インデンシャル応答スイッチの動作場所です。
(4)設定値の変更、インデンシャル応答のスイッチ動作
設定は④のダイヤルを右へ廻せば値は増、左へ廻せば減します。
ただし、カーソルがSの部分場合は、右又は左へ廻せばRの値とSの値を交換します。 つまり、RとSの値の差が変動試験の試験値になります。
(5)変動試験（インデンシャル応答試験）
インデンシャル応答試験でシンクロスコープを接続する場合のトリガーは、写真PIC16F1938の下段左から４番目の端子から応答動作で0→5(V) 16(ms)継続の信号が出ている。
PWMの出力は下段左から６番目の端子から出力され７番目はA/Dコンバータの入力端子です。回路図詳細は『Ⅲ．ハードウェアー 2.回路図』を参照。
