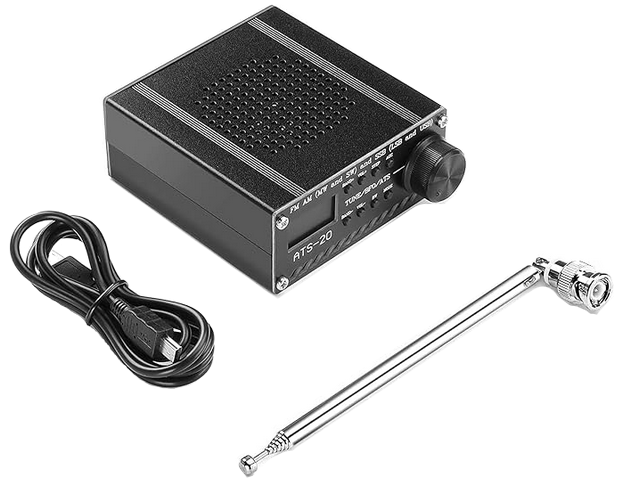

2025年現在『ATS MINI ポケット』が多く出ています。ATS-mini ATS-20+ なども以前から出ていましたが、 元になった ATSｰ20 という受信機を購入していたので今さらですが紹介します。

2021年12月6日　4,152円 当時は安価な受信機が出て 『 Si4732全帯域ラジオ受信機,ATS-20ポータブル短波ラジオFM AM（MW SW）SSB（LSB USB） エアバンドラジオ受信機,アルミニウム合金ケースハンドヘルドラジオ、内蔵バッテリー、スピーカー付き、アンテナ 』 の表題に釣られて『ポチ』と購入してしまった。

Si4735の制御にMega328を使用しているが、今後回路を見て、改造してみようと思うが何時になるか？。

商品の説明

---【FM AMモード】FM AMモードを受信するには、ATS-20には短波専用のアクティブアンテナが必要です，範囲は0〜30MHzです。

製品の特徴：
1）3.6vリチウム電池を使用
2）フルバンドラジオ受信機、USB充電をサポート
3）オーディオ出力サポート3.5MMヘッドフォン
4）8オームスピーカー1W出力をサポート
5）FMサポートヘッドホンアンテナ
6）BNCを使用したアンテナインターフェース
7）PCBボードはSI4735パッケージを保持し、ユーザーはソフトウェア互換のチップを交換できます。
8）サイズ：10x10x4cm /3.94x3.94x1.57インチ。
9）受信バンド
　64〜84 MHz 88〜108MHZのFM
　{MW_BAND_TYPE、520、1720、810、3、5、 "MW"}
　{SW_BAND_TYPE、1700、2000、1900、0、4、 "160M"}、// 160メートル
　{SW_BAND_TYPE、2000、2500、2200、1、5、 "SW120"}、// 120メートルSW
　{SW_BAND_TYPE、2500、3500、3330、1、5、 "SW90"}、// 90メートルSW
　{SW_BAND_TYPE、3500、4000、3700、0、5、 "80M"}、// 80メートル
　{SW_BAND_TYPE、4000、5100、4850、1、5、 "SW60"}、// 60メートルSW
　{SW_BAND_TYPE、5800、6300、5850、1、5、 "SW49"}、// 49メートルSW
　{SW_BAND_TYPE、5400、6800、6000、0、4、 "HFair"}、// HFエアバンド
　{SW_BAND_TYPE、6800、7300、7100、0、4、 "40M"}、// 40メートル
　{SW_BAND_TYPE、7200、7900、7200、1、5、 "SW41"}、// 41メートル
　{SW_BAND_TYPE、9200、10000、9600、1、5、 "SW31"}、// 31メートルSW
　{SW_BAND_TYPE、10000、11000、10100、0、4、 "30M"}、// 30メートル
　{SW_BAND_TYPE、11200、12500、11940、1、5、 "SW25"}、// 25メートルSW
　{SW_BAND_TYPE、13400、13900、13600、1、5、 "SW22"}、// 22メートルSW
　{SW_BAND_TYPE、14000、14500、14200、0、4、 "20M"}、// 20メートル
　{SW_BAND_TYPE、15000、15900、15300、1、5、 "SW19"}、// 19メートルSW
　{SW_BAND_TYPE、17200、17900、17600、1、5、 "SW16"}、// 16メートルSW
　{SW_BAND_TYPE、18000、18300、18100、0、4、 "17M"}、// 17メートル
　{SW_BAND_TYPE、21000、21400、21200、0、4、 "15M"}、// 15メートル
　{SW_BAND_TYPE、21400、21900、21500、1、5、 "SW13"}、// 13メートルSW
　{SW_BAND_TYPE、24890、26200、24940、0、4、 "12M"}、// 12メートル
　{SW_BAND_TYPE、26200、27900、27500、0、4、 "CB"}、// CBバンド(11メートル)
　{SW_BAND_TYPE、28000、30000、28400、0、4、 "10M"} // 10メートル

1kHz 30%変調で測定 1= -108 7= -109 115 14= -108 28= -103
