現実世界のインダクタの式をパーツ分解してみます。
　　\(v=L\times \underbrace{\frac{d}{dt}}_{\text{①「時間を細かく区切る」という微分の命令}}\quad \underbrace{i}_{\text{②電流}}\)
この式の中の ①「\(\frac{d}{dt}\)」という部分が、ラプラス変換によって丸ごと「\(s\)」という文字に変身します。
• 電圧 \(v\) ➔ 大文字の \(V(s)\) に変身
• 電流 \(i\) ➔ 大文字の \(I(s)\) に変身
• 微分の命令 \(\frac{d}{dt}\) ➔ \(s\) に変身（インダクタの \(L\) は定数なのでそのまま）
パーツをそのまま置き換えて合体させると、こうなります。
\(V(s)=L\times \mathbfit{s}\times I(s)\)
並び替えると：
\(V(s)=(sL)\times I(s)\)
つまり、「微分しなさい」というややこしい命令（\(\frac{d}{dt}\)）が、ただの「\(s\) を掛け算しなさい」という文字（パーツ）にすり替わったことになります。

今度は積分の式をパーツ分解してみます。
\(v=\frac{1}{C}\times \underbrace{\int \cdots dt}_{\text{①「コツコツ積み上げる」という積分の命令}}\quad \underbrace{i}_{\text{②電流}}\)
積分は微分のちょうど「真逆」の操作です。
数学の世界では、逆の操作をするときは「分母と分子をひっくり返す（逆数にする）」というルールがありますよね。（例えば、2倍の逆は \(\frac{1}{2}\) 倍にするのと同じです）。
そのため、微分が「\(s\)」になるなら、その真逆である積分の命令「\(\int \cdots dt\)」は、ひっくり返って「\(\frac{1}{s}\)」という文字に変身します。
• 電圧 \(v\) ➔ 大文字の \(V(s)\) に変身
• 電流 \(i\) ➔ 大文字の \(I(s)\) に変身
• 積分の命令 \(\int \cdots dt\) ➔ \(\frac{\mathbfit{1}}{\mathbfit{s}}\) に変身（\(C\) はそのまま分母にいます）
パーツを置き換えて合体させます。
\(V(s)=\frac{1}{C}\times \frac{\mathbfit{1}}{\mathbfit{s}}\times I(s)\)
まとめると：
\(V(s)=\left(\frac{1}{sC}\right)\times I(s)\)
こちらも、「積分しなさい」という命令が、丸ごと「分母に \(s\) を入れなさい（\(s\) で割り算しなさい）」というパーツにすり替わりました。

「命令の記号が文字に変わるなんて、そんな手品みたいなことが許されるの？」と思われるかもしれません。
実は、ラプラス変換という翻訳の裏側では、すべての関数を \(e^{st}\)（指数関数） という特殊な数式をベースにして計算するという数学的な仕掛けがあります。
この \(e^{st}\) という関数は、「1回微分すると、勝手に前に \(s\) がポロンと飛び出してくる」という不思議な性質を持っています。
この数学の性質を上手に利用しているため、私たちが使うときには、難しい計算をすっ飛ばして「微分の記号を見つけたら \(s\) に書き換える」「積分の記号を見つけたら \(\frac{1}{s}\) に書き換える」という、 パズルのような作業だけで済むようになっているのです。

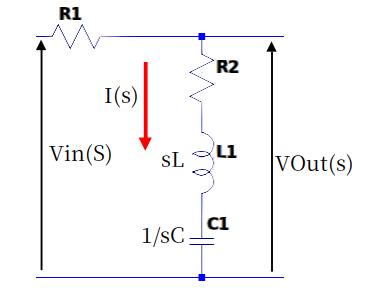

出力電圧は、縦に並んだ3つの部品（\(R_2, L_1, C_1\)）の全体に掛かる電圧です。
オームの法則「電圧 ＝ 抵抗（インピーダンス）× 電流」に当てはめると、次のように表せます。
\(V_{out}(s)=\left(R_{2}+sL+\frac{1}{sC}\right)\times I(s)\quad \text{--- ①}\)

入力電圧は、回路全体のスタートからゴールまでに掛かる電圧です。
つまり、\(R_{1}\) と、その先にある縦の3つの部品すべてを合わせた電圧になります。
同じように電流 \(I(s)\) を使って表すと、こうなります。
\(V_{in}(s)=\left(R_{1}+R_{2}+sL+\frac{1}{sC}\right)\times I(s)\quad \text{--- ②}\)

伝達関数 \(H(s)\) の定義は、「入力に対する出力の比（\(\frac{V_{out}}{V_{in}}\)）」でしたね。
①と②の式をそのまま分数にはめ込んでみます。
\(H(s)=\frac{V_{out}(s)}{V_{in}(s)}=\frac{\left(R_{2}+sL+\frac{1}{sC}\right)\times I(s)}{\left(R_{1}+R_{2}+sL+\frac{1}{sC}\right)\times I(s)}\)

分母、分子にある Is を削除し
\(H(s)=\frac{V_{out}(s)}{V_{in}(s)}=\frac{Z_{out}}{Z_{all}}=\frac{sL+R_{2}+\frac{1}{sC}}{sL+(R_{1}+R_{2})+\frac{1}{sC}}\)

この繁分数の形を解消するために、分子と分母に \(sC\) を掛けます。
\(H(s)=\frac{(sL+R_{2}+\frac{1}{sC})\cdot sC}{(sL+R_{1}+R_{2}+\frac{1}{sC})\cdot sC}\)

それぞれ展開して \(s\) の次数（高い順）に整理します。
\(H(s)=\frac{LCs^{2}+R_{2}Cs+1}{LCs^{2}+(R_{1}+R_{2})Cs+1}\)

\(\omega_0 = 1\) とします。これにより \(\omega_0^2 = 1\) となり、分母の定数項が 1 になります。

\(s=0\) を代入したときに \(H(0) = 1\) となるよう、分子の定数項を調整します。
\(\omega_0 = 1\) のとき分母の定数項は 1 なので、分子の \(\frac{b_{0}}{a_{2}}\) も 1 に設定します（つまり \(b_0 = a_2\)）。

カットオフ角周波数を \(\omega_0 = 1\) とします。

高周波（\(s \to \infty\)）でのゲインが 1 になるように、分子の係数 \(\frac{b_{2}}{a_{2}}\) を 1 とします（つまり \(b_2 = a_2\)）。

中心角周波数を \(\omega_0 = 1\) とします。分母の \(s\) の係数は \(\frac{1}{Q}\) になります。

中心周波数（\(s = j\omega_0 = j1\)）のときにゲインが 1 になるようにします。
\(s = j\) を分母に代入すると \(s^2 + \frac{s}{Q} + 1 = -1 + \frac{j}{Q} + 1 = \frac{j}{Q}\) となります。
分子もこれと同じ \(\frac{j}{Q}\) になれば \(H(j) = 1\) となるため、分子の係数 \(\frac{b_{1}}{a_{2}}\) を \(\frac{1}{Q}\) と設定します（つまり \(b_1 = \frac{a_2}{Q}\)）。

複素数に変形した式の絶対値 \(\vert{}H(j\omega)\vert{}\) を計算します。デシベルにする場合は \(20\log_{10}\vert{}H(j\omega)\vert{}\) をとります。
• LPF: \(\begin{aligned}\vert{}H(j\omega)\vert{} = \frac{1}{\sqrt{(1 - \omega^2)^2 + \left(\frac{\omega}{Q}\right)^2}}\end{aligned}\)
　• \(\omega \to 0\) でゲインは \(1\) (\(0\text{ dB}\))、\(\omega \to \infty\) で \(-40\text{ dB/dec}\) で急激に減衰します。

• HPF: \(\begin{aligned}\vert{}H(j\omega)\vert{} = \frac{\omega^2}{\sqrt{(1 - \omega^2)^2 + \left(\frac{\omega}{Q}\right)^2}}\end{aligned}\)
　• \(\omega \to 0\) で完全に遮断され、\(\omega \to \infty\) でゲインは \(1\) (\(0\text{ dB}\)) に収束します。

• BPF: \(\begin{aligned}\vert{}H(j\omega)\vert{} = \frac{\frac{\omega}{Q}}{\sqrt{(1 - \omega^2)^2 + \left(\frac{\omega}{Q}\right)^2}}\end{aligned}\)
　• 低域も高域も遮断し、中心周波数 \(\omega = 1\) のときに分母が最小となり、ゲインは最大値 \(1\) (\(0\text{ dB}\)) になります。

分子の偏角（角度）から分母の偏角 \(\begin{aligned}\phi = \tan^{-1}\left(\frac{\omega/Q}{1-\omega^2}\right)\end{aligned}\) を引くことで導きます。
• LPF: \(\theta(\omega) = -\phi\)
　• 開始は \(0^{\circ }\)、カットオフ（\(\omega=1\)）で \(-90^{\circ }\)、最終的に \(-180^{\circ }\) まで遅れます。

• HPF: \(\theta(\omega) = 180^\circ - \phi\)
　• 開始は \(+180^{\circ }\)（進み）、カットオフで \(+90^{\circ }\)、最終的に \(0^{\circ }\)（位相ズレなし）に収束します。

• BPF: \(\theta(\omega) = 90^\circ - \phi\)
　• 開始は \(+90^{\circ }\)、中心周波数で \(0^{\circ }\)（同位相）、最終的に \(-90^{\circ }\) まで遅れます。

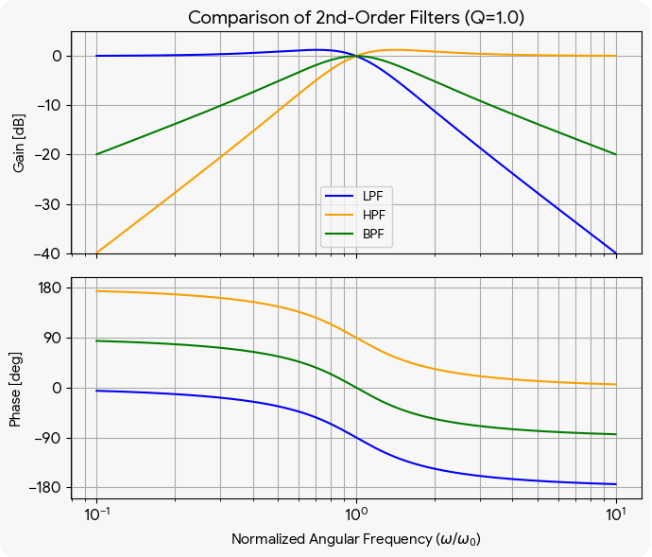

すべて \(Q = 1.0\) に統一したときの、LPF、HPF、BPFの振幅特性と位相特性のグラフです。
同じ分母（同じ \(R, L, C\) の組み合わせ）から、取り出し方を変えるだけでこれほど特性が変わる様子が視覚的に分かります。

• 特定の周波数だけをピンポイントで消し去る ノッチ（Notch）フィルター
• 特定の周波数だけをブースト/カットする ピーキング（Peaking）EQ
• 振幅を変えずに位相だ

• 伝達関数:
• 双一次変換:
• 主な種類:

• 実装が簡単:
• 安定性:
• 設計の定番:

入力・出力や、フィルターの特性を決める固定の「係数（\(a_n, b_n\)）」のこと。

計算の途中で生まれる一時的なデータ（Direct Form II で使われる \(w[n]\) など）のこと。この2つの役割を分けることで、頭の中が整理されます。

基本変数は、基本パラメータでユーザーが指定するもの

a. ω0 (オメガ・ゼロ)
b. α (アルファ)
c. A (エー)

(1)双二次フィルター（Biquad Filter）の基本形は、以下のデジタル信号処理の式です。
(2)以下に、主要な7種類のフィルターの計算レシピをまとめました。
(3)式の共通点

RBJ Cookbookの各フィルター（ローパスやピーキングEQなど）は、物理的な「抵抗やコンデンサを組み合わせたアナログ回路」ではなく、「共通の1つのデジタル構造（ブロック図）」のなかの「係数の値（数字）」だけを書き換えて実現します。

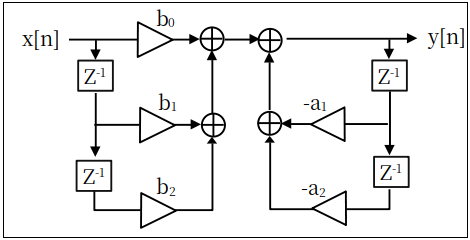

そのため、ローパス専用の回路図、ハイパス専用の回路図が個別に存在するわけではなく、すべてのフィルターで全く同じ以下の「信号流路図（ブロック図）」を共有します。

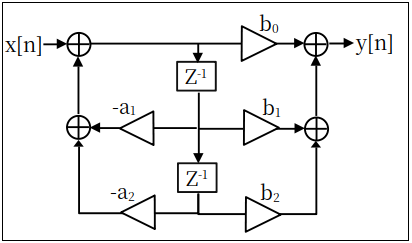

デジタル信号処理（DSP）では、この構造を「Direct Form I（直接型I）」または「Direct Form II（直接型II）」と呼びます。

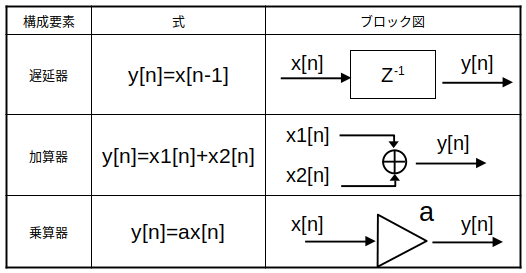

ブロック図の説明

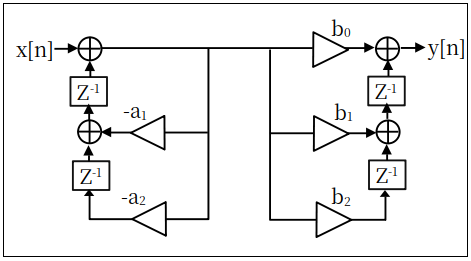

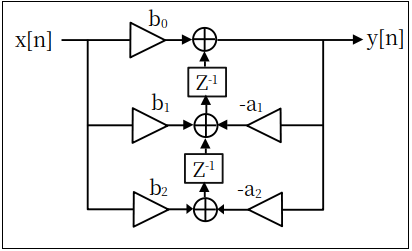

デジタルフィルター（Biquad 4大構造）の比較表

構造（フォーム）	必要最小限の遅延器	演算ノイズ	特徴と主な用途
Direct Form I	4個	普通	・数式から直感的に実装可能
Direct Form I 転置型	4個	少ない	・通常のI型よりノイズが減少
Direct Form II	2個	普通	・メモリ消費を削減
Direct Form II 転置型	2個	極めて少ない	・省メモリと低ノイズを両立

表を読み解くポイント • メモリの節約： • 実用上のベストプラクティス：
