MounRiver Studio Ⅱにより、CH32V203の下記関数を作製してテストしている。
以下に関数を記載するが、こんな感じとして見て下さい。
なぜかたと言うと、今回I/Oについては、関係するものだけを分離して記載するのに時間がかかるため割愛しているので。

呼び出し方法 (例: POWER_UPコマンド 3byte送信して応答 1byte受信する。)
　Si4735のディバイスNoは0x11

　コマンドデータはcmdpar[ ],応答データはrespar[ ]配列に入れる。
　cmdpar[0] = 0x01; cmdpar[1] = 0xC0; cmdpar[2] = 0x05;

　Si4735_i2C(0x11,cmdpar,3,respar,1);

関数
void Si4735_i2C_TX(uint8_t DsAdd, uint8_t *cmdpar, uint8_t parv, uint8_t *rxBuffer, uint8_t rxDatav) { // ----------- 1. コマンド送信フェーズ ----------- I2C_GenerateSTART(I2C2, ENABLE); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT)); I2C_Send7bitAddress(I2C2, DsAdd << 1, I2C_Direction_Transmitter); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)); for(uint8_t loop = 0; loop < parv; loop++){ I2C_SendData(I2C2, cmdpar[loop]); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED)); } // コマンドを送り終えたら、一度完全に通信を終了（ストップ）させます // ※これをしないとSi4735側がコマンドを処理できず、割り込みが発生しません I2C_GenerateSTOP(I2C2, ENABLE); // もし受信を要求されていない（rxDatav == 0）なら、ここで関数を終了 if(rxDatav == 0) return; // ----------- 2. 外部割り込みフラグの判定位置 ----------- // 外部の割り込み関数などで「cts_ready_flag = 1」になるまでここで待機します while(!cts_ready_flag); Delay_Us(10);// 完全に割込信号が復帰する時間　実測値2(us) cts_ready_flag = 0; // 次回（次のコマンド送信）のためにフラグをリセットします // ----------- 3. データ受信フェーズ ----------- // 新しく受信のためのスタートコンディションを発行します I2C_GenerateSTART(I2C2, ENABLE); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT)); I2C_Send7bitAddress(I2C2, DsAdd << 1, I2C_Direction_Receiver); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED)); // 【1バイトだけ受信する場合の処理】 if (rxDatav == 1) { // アドレス送信直後に、即座にACKを無効にし、STOPを予約します（CH32のハードウェアの必須ルール） I2C_AcknowledgeConfig(I2C2, DISABLE); I2C_GenerateSTOP(I2C2, ENABLE); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED)); rxBuffer[0] = I2C_ReceiveData(I2C2); } // 【2バイト以上受信する場合の処理】 else { // 最後の1バイト手前までの受信ループ for(uint8_t i = 0; i < rxDatav - 1; i++){ while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED)); rxBuffer[i] = I2C_ReceiveData(I2C2); } // ラスト1バイトの処理（NACKを出して通信を止める） I2C_AcknowledgeConfig(I2C2, DISABLE); I2C_GenerateSTOP(I2C2, ENABLE); while (!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED)); rxBuffer[rxDatav - 1] = I2C_ReceiveData(I2C2); } // 次回の新しい通信のために、ACK設定を標準（有効）に戻しておく I2C_AcknowledgeConfig(I2C2, ENABLE); // ----------- 4. 受信データのprintf表示（追加部分） ----------- // 送信した先頭のコマンド（16進数）と、実際に受信したバイト数を表示します printf("TxCmd[%02X] Rx[%d] = ", cmdpar[0], rxDatav); // 実際に受信したバイト数（rxDatav）の分だけループして、中身を表示します for (uint8_t i = 0; i < rxDatav; i++) { printf("%02X ", rxBuffer[i]); } printf("\r\n"); // 行の最後に改行を入れます }
例の結果
respar[0] = 0x80
モニター(シリアル)は
ハード出力信号は3.1を参照

なお関数中の cts_ready_flag はGPO2端子を割込処理により監視する関数を作製している。 // Si4735 CTS割り込み　PB9 立上り割り込み void EXTI9_5_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast"))); void EXTI9_5_IRQHandler(void) { // 割り込みの発生源が「EXTI Line9（PB9）」であるかを確認 // CH32V203では、GPIOの5番ピンから9番ピン（PB5〜PB9など）の外部割り込みは、 // すべて EXTI9_5_IRQHandler という1つの関数に集約されます。 // そのため、関数内で if(EXTI_GetITStatus(EXTI_Line9) != RESET) を使って //「確かに9番ピンからの割り込みであること」を識別しています。 if(EXTI_GetITStatus(EXTI_Line9) != RESET) { /* ============================================================= * ここにCTS立ち上がり時に実行したい処理を記述します。 * (例: 次のI2Cコマンド送信を許可するフラグを立てる、など) * ============================================================= */ //最初のCTS信号立上りは割り込み使用による立上りのため、 //この時はCTS割り込みとしない 最初　cts_ready_flag = 1になっている。 if(cts_start_flag == 1){ cts_ready_flag = 1; }else{ cts_start_flag = 1; } // 非常に重要：マイコン内部の割り込み未処理フラグをクリア // これを忘れると、割り込み関数から抜け出せなくなりフリーズします EXTI_ClearITPendingBit(EXTI_Line9); } }

Si4735の発信回路は試験(4.1 発信回路不良の判定方法)のため、発振子を外して外部から32.768kHz(3V方形波)をRCLKに入力した。

デバイスをパワーダウンモードからパワーアップモードへ移行させるためのブート手順には、2つの方法があります。
1つ目は最も一般的な方法で、デバイス内部メモリからのブートです。
2つ目は、システムコントローラからデバイスに書き込まれるファームウェアパッチを使用したブートです。

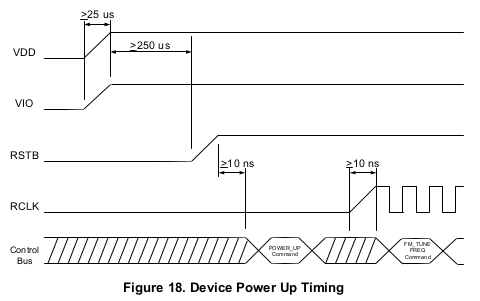

デバイスをパワーアップする手順は以下の通りです。

(1) RST = 0 を維持した状態で、VDDおよびVIOを供給します。
VDDおよびVIOの最小立ち上がり時間は25 μsであり、RST = 1に設定する前に、VDDとVIOが250 μs間安定している必要があります。
電源の投入順序は任意です。
RSTはVIO電源ドメインに属しているため、VIOが供給される前はRST = 0の状態を維持する必要があります。

(2) 希望するバスモードに合わせてGPO1およびGPO2を設定します。
RST = 1にする前のGPO1およびGPO2の最小セットアップ時間は、システムコントローラによってアクティブに駆動される場合は30 ns、内部の1 MΩ抵抗によってGPO1（ハイ）およびGPO2（ロー）のデフォルト状態が設定される場合は100 μsです。

(3) RST = 1に設定します。

(4) コマンドレジスタにPOWER_UPを書き込みます。
POWER_UPコマンドは、デバイスに対し、内部メモリからのブート（セクション「7.1. Device Memoryからのパワーアップ」を参照）または システムコントローラから送信されたファームウェアパッチからのブート（セクション「7.2. Component Patchからのパワーアップ」を参照）を行うよう指示します。
CTS = 1となった後、デバイスは通常動作を開始し、追加のコマンドを受け入れる準備が整います。
POWER_UPコマンドは、DIN（ピン13、Si4732ではピン16）、DFS（ピン14、Si4732ではピン1）、RIN（Si4704/05/3x-D62ではピン16）およびLIN（Si4704/05/3x-D62ではピン15）の 状態をアナログまたはデジタルオーディオモード用に設定し、GPO2/INTを割り込み動作用に設定します。
このコマンドが実行される前、これらのピンはハイインピーダンス状態に設定されています。
GPIO_CTLおよびGPIO_SETコマンドは、GPO2/INTおよびGPO3の状態を設定します。
これらのコマンドを実行する前は、これらのピンはハイインピーダンス状態にあります。

(5) RCLKを供給します。
RCLKバッファはVIO電源ドメインにあるため、VIOへの電源供給後であればいつでもRCLKを供給可能です。
RCLKは、FM_TUNE_FREQコマンドのように受信機を有効にするコマンドの実行前10 nsの時点で有効である必要があり、また、TX_TUNE_POWERコマンド（値0x00） のようにキャリアを無効にするコマンドの実行後10 nsの間も有効である必要があります。
キャリアが有効な場合、適切なAGC動作を行うためにRCLKが必要です。
キャリアが無効な場合は、RCLKの供給を停止したり、設定を変更したりしても構いません。

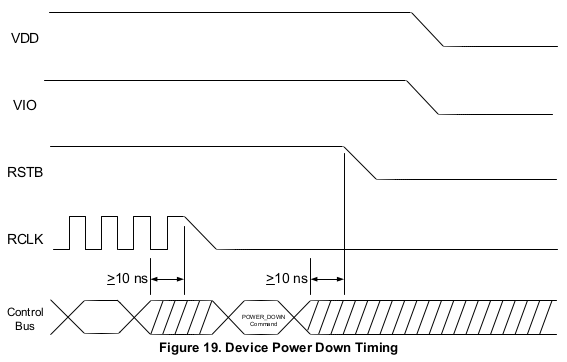

デバイスをパワーアップ・モードからパワーダウン・モードへ移行させるには、POWER_DOWNコマンドを書き込む必要があります。
デバイスをパワーダウンし、VDDおよびVIO（オプション）の供給を停止する手順は以下の通りです。
(1) RCLK = 0に設定します（オプション）。
RCLKバッファはVIO電源ドメインにあるため、VIOが供給されている間はいつでも動作可能です。
コマンド送信の前後10 ns間は、RCLKが有効である必要があります。
また、適切なAFC動作のためには、RCLKが常に有効である必要があります。
それ以外の時間帯であれば、RCLKの供給停止や再設定を行っても構いません。

(2) コマンドレジスタにPOWER_DOWNを書き込みます。
すべてのレジスタ内容が失われることに注意してください。

(3) RST = 0に設定します。
POWER_DOWNコマンドの完了後、RSTを10 ns間ハイレベルに保持する必要があることに注意してください。

(4) VDDの供給を停止します（オプション）。

(5) VIOの供給を停止します（オプション）。
VDDの供給を停止せずにVIOの供給を停止してはなりません。予期しないデバイス動作を引き起こす可能性があります。

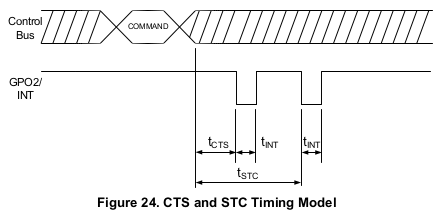

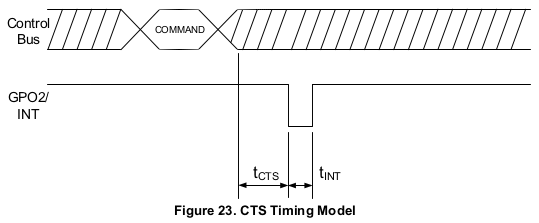

2.3.1 GPO2の割込信号_1

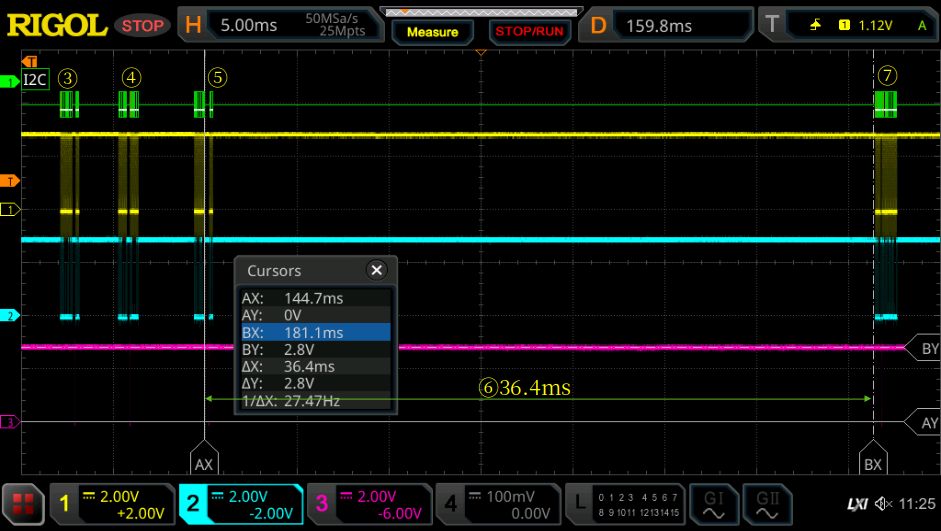

2.3.2 GPO2の割込信号_2 (周波数設定時等)

2.3.3 GPO2の割込信号_3

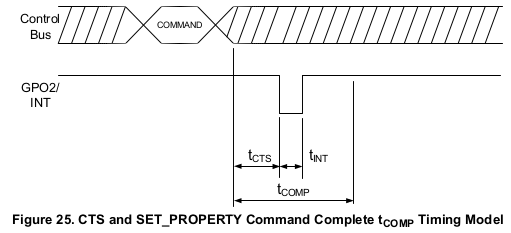

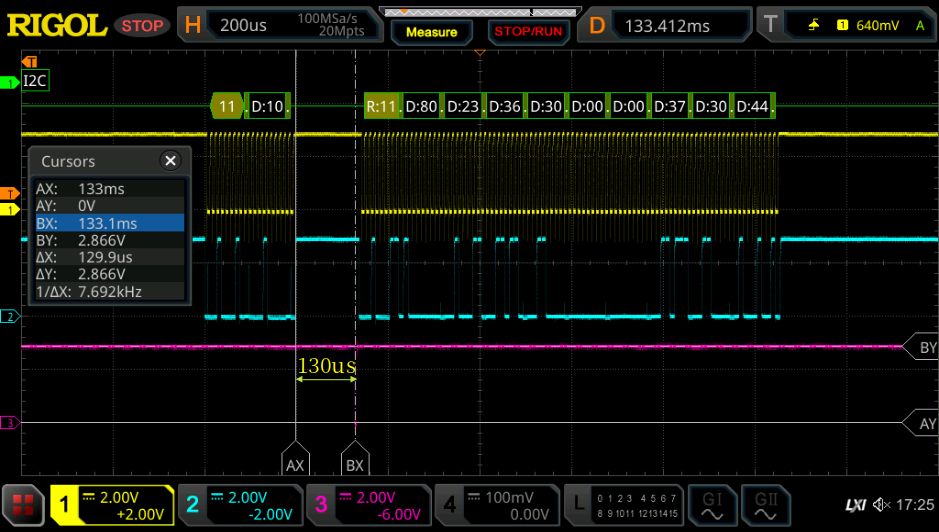

2.3.4 GPO2の割込時間

3.1.1 GPO2の出力信号

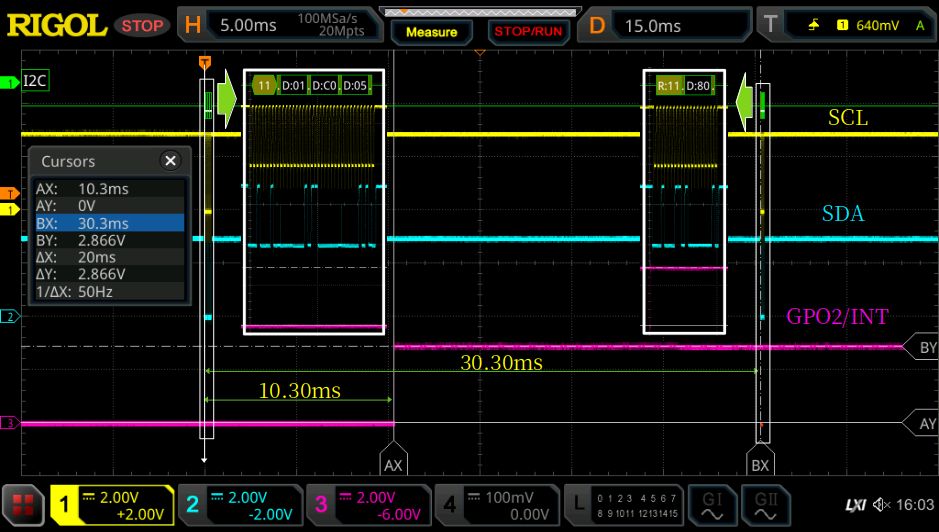

POWER_UPコマンドでGPO2に出力指示した場合は出力に切り替わる(Lo→Hi)時間は

　10.3 (ms)　だった。

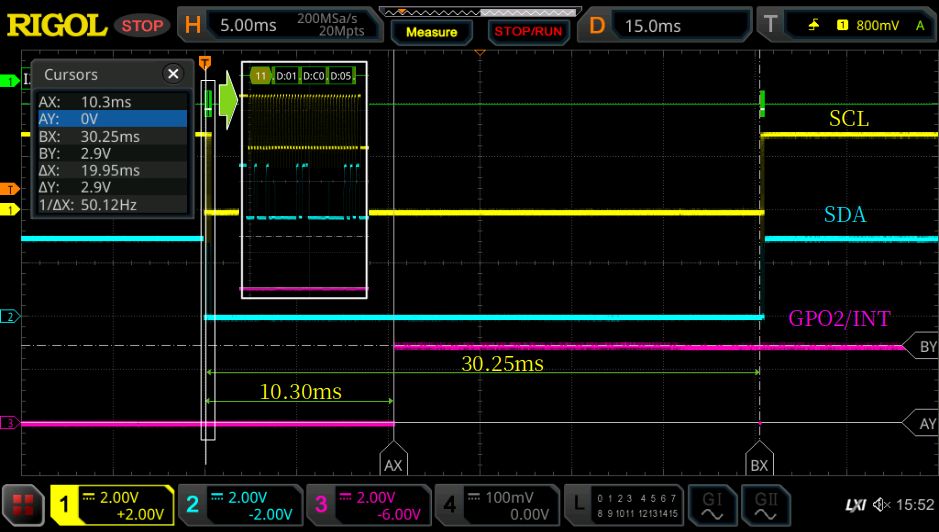

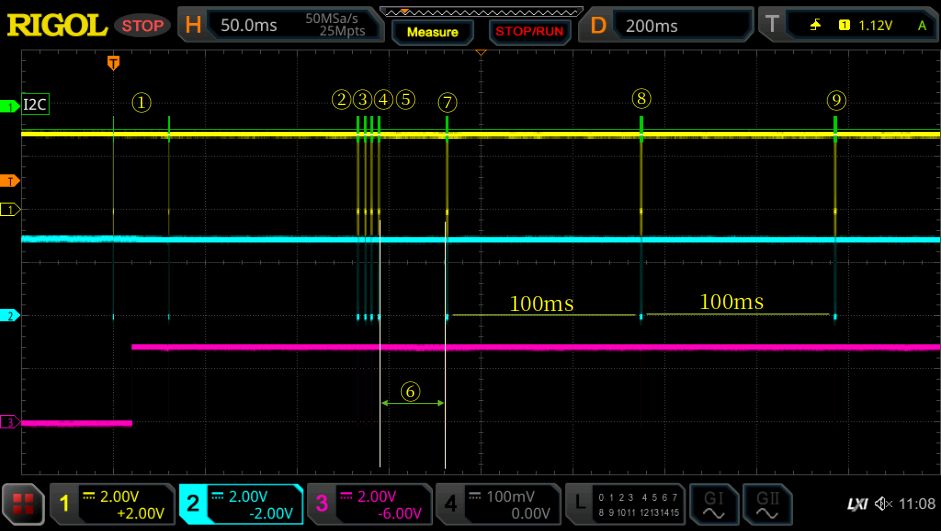

3.1.2 GPO2出力直後のCTS割込信号

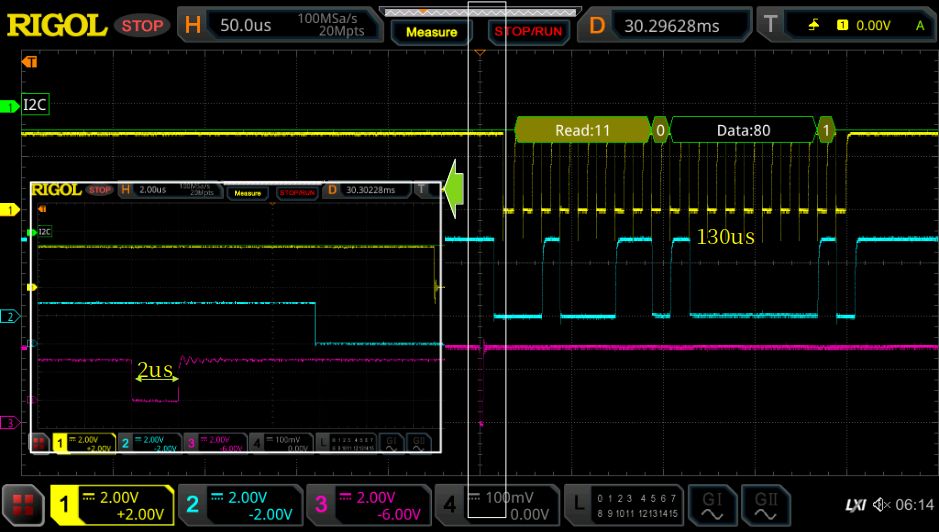

3.1.3 通常のCTS割込信号

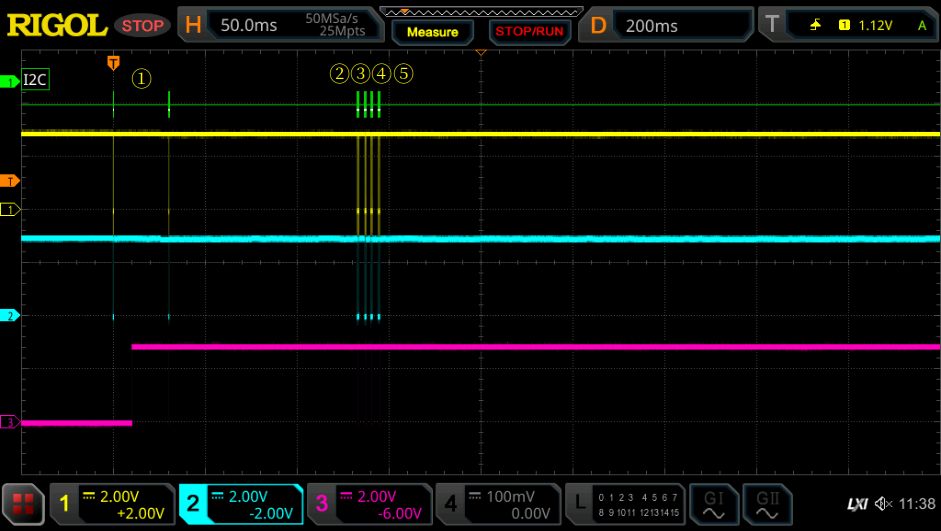

3.1.4 周波数設定時の割込信号

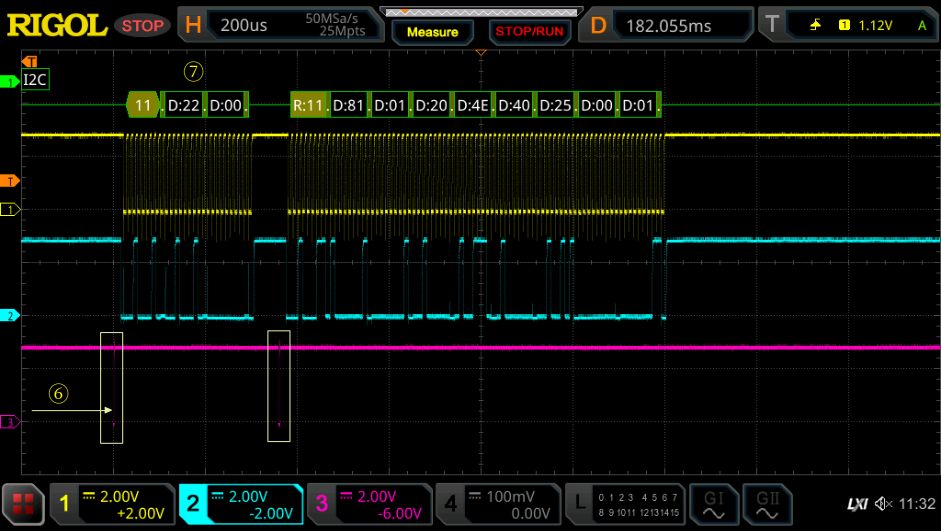

3.1.5 発信回路不具合の割込信号
