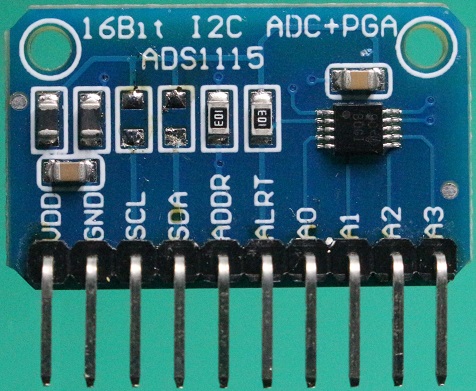

hobbylab.jp 部品センサー他 ADS1115 Use

a.超小型X2QFNパッケージ: 　　2mm × 1.5mm × 0.4mm
b.広い電源電圧範囲: 2.0V～5.5V
c.低消費電流: 150μA　　(連続変換モード時)
d.データ・レートを設定可能:　　8 SPS～860 SPS
e.収束時間は1サイクル
f.低ドリフト基準電圧を内蔵
g.オシレータを内蔵
h.I2Cインターフェイス: 4つのピンでアドレスを選択可能
i.4つのシングルエンド入力または2つの差動入力
j.ログラマブル・コンパレータ (ADS1114および
k.動作温度範囲:　　－40℃～＋125℃

2.データ取得

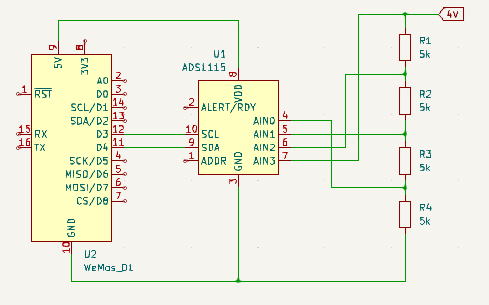

下記回路で、４Vに４Vを入力した結果
下のプログラムを実行することによりシリアル通信のモニターに結果が表示される。

10:57:22.186 ->A0=7836, A1=15696, A2=23696, A3=32001
10:57:22.228 ->A0=7836, A1=15696, A2=23695, A3=32000
10:57:22.306 ->A0=7836, A1=15696, A2=23695, A3=32000
10:57:22.352 ->A0=7836, A1=15696, A2=23695, A3=32000
10:57:22.401 ->A0=7836, A1=15695, A2=23695, A3=32000
10:57:22.446 ->A0=7836, A1=15695, A2=23695, A3=31999

//i2C用ライブラリー
#include <Wire.h>

//i2Cアドレス
#define ADS1115_ADDR 0x48

//ASS1115用
#define ASD1115_CONVERSION 0x00 //to "conversion"
#define ASD1115_CONFIG 0x01 //0x01to "config"
#define ASD1115_CONFREGHi 0xC3//0xc3OS=1,MUX=1nn,PGA=001(x1),MODE=1(single)
#define ASD1115_CONFREGLo 0xE3//0xe3DR=111(860SPS),00011(no comparator)
int Channel;
int avrg; //平均数
int values[4][10];
int avval[4];
float dca[4]; //DC電流

void setup() {
Serial.begin(115200);
Wire.begin(2,0); //PinNo=SDA,SCL D4=SDA,D3=SCL に設定ESP-12E

//■ADS1115　
ADS1115_request(Channel);
avrg = 0;
Channel=0;

delay(1000);

}

void loop() {
 //■ADS1115
//read out the result
values[Channel][avrg] = ADS1115_answer();
//trigger next conversion
Channel = (Channel + 1) % 4;//0,1,2,3,0,1,2,3...
ADS1115_request(Channel);
//delay (minimum 0.3ms)
delay(10);
//output to monitor
if (Channel == 0) {
for (int i1=0; i1<= 3 ; i1++){
avval[i1]=0;
for(int i2=0; i2<=9 ; i2++){
avval[i1] = avval[i1] + values[i1][i2];
}
avval[i1] = avval[i1]/10;
}
avrg = (avrg + 1) % 10;// 0,1,2,3,4,5,6,7,8,9,0,1...

Serial.print(" A0="); Serial.print(avval[0],DEC);
Serial.print(", A1="); Serial.print(avval[1],DEC);
Serial.print(", A2="); Serial.print(avval[2],DEC);
Serial.print(", A3="); Serial.print(avval[3],DEC);
Serial.println("");

}
}

//############################
//
// 　　　サブルーチン
//
//############################
//triger conversion on An
void ADS1115_request(int n) {
//trigger conversion
Wire.beginTransmission(ADS1115_ADDR);
Wire.write(ASD1115_CONFIG);
Wire.write(ASD1115_CONFREGHi | (n << 4));
Wire.write(ASD1115_CONFREGLo);
Wire.endTransmission();
}
//read conversion result
int ADS1115_answer() {
short int value;
//read out the result
Wire.beginTransmission(ADS1115_ADDR);
Wire.write(ASD1115_CONVERSION);
Wire.endTransmission();
Wire.requestFrom(ADS1115_ADDR, 2);//read out 2 bytes
value = Wire.read() << 8;value |= Wire.read();
return value ;//0V=0, 4.096V=32,768 return
 }

Arduino Program Source　download　

電圧回路で使用している抵抗の誤差が±5%で、その範囲内でカウントしています。
設定レジスタのPGA設定では±4.096Vでカウント値±32,768になっている。
各測定結果は下表のとおり。

	予定電圧(V)	予定カウント値	実際のカウント値	誤差(%)
AIN3	4	32000	32000	0
AIN2	3	24000	23695	1.3
AIN1	2	16000	15696	1.9
AIN0	1	8000	7836	2.1
