hobbylab.jp 部品プロセッサー他 USB

・統合 USB トランシーバー。外部抵抗は不要
・統合クロック。外部水晶は不要
・ベンダー ID、製品 ID、シリアル番号、電源記述子、リリース番号、製品説明文字列用の統合 1024 バイト EEPROM
・オンチップパワーオンリセット回路
・オンチップ電圧レギュレータ: 3.3 V 出力
・CP2101 と 100% のピンおよびソフトウェア互換性

USB 機能コントローラ

・USB 仕様 2.0 準拠。フルスピード (12 Mbps)
・SUSPEND ピンを介して USB サスペンド状態をサポート

非同期シリアルデータバス (UART)

・すべてのハンドシェイクおよびモデムインターフェイス信号
・サポートされるデータ形式:
　 - データビット: 5、6、7、8
　 - ストップビット: 1、1.5、2
　 - パリティ: 奇数、偶数、マーク、スペース、パリティなし
・ボーレート: 300 bps ～ 1 Mbits
・576 バイトの受信バッファ、640 バイトの送信バッファ
・ハードウェアまたは X-On/X-Off ハンドシェイクをサポート
・イベント文字のサポート
・改行送信

仮想 COM ポートデバイスドライバー

・既存の COM ポート PC アプリケーションで動作
・ロイヤリティフリーの配布ライセンス
・Windows 98 SE/2000/XP
・MAC OS-9
・MAC OS-X
・Linux 2.40 以降

USBXpressTM ダイレクトドライバーサポート
サンプルアプリケーション

・RS-232 レガシーデバイスの USB へのアップグレード
・携帯電話 USB インターフェイスケーブル
・PDA USB インターフェイスケーブル
・USB から RS-232 へのシリアルアダプター

電源電圧

・セルフパワー: 3.0 ～ 3.6 V
・USB バスパワー: 4.0 ～ 5.25 V

温度範囲:

-40 ～ +85 °

　■システム概要　（Silicon Laboratories　CP2102データシートによる）

CP2102 は、最小限のコンポーネントと PCB スペースを使?して RS-232 設計を USB に更新するためのシンプルなソリューションを提供する、高度に統合された USB-UART ブリッジコントローラです。CP2102 には、USB 2.0 フルスピード機能コントローラ、USB トランシーバ、発振器、EEPROM、および完全なモデム制御信号を備えた非同期シリアルデータバス (UART) が、コンパクトな 5 x 5 mm MLP-28 パッケージに収められています。その他の外部 USB コンポーネントは必要ありません。

オンチップ EEPROM を使用すると、OEM アプリケーションに合わせて、USB ベンダー ID、製品 ID、製品説明文字列、電源記述子、デバイスリリース番号、デバイスシリアル番号をカスタマイズできます。EEPROM は USB 経由でオンボードでプログラムされるため、プログラミングステップを製品の製造およびテストプロセスに簡単に統合できます。

Silicon Laboratories が提供するロイヤリティフリーの仮想 COM ポート (VCP) デバイスドライバーを使用すると、CP2102 ベースの製品を PC アプリケーションに COM ポートとして表示できます。CP2102 UART インターフェイスは、制御およびハンドシェイク信号を含むすべての RS-232 信号を実装するため、既存のシステムファームウェアを変更する必要はありません。多くの既存の RS-232 設計では、設計を RS-232 から USB に更新するために必要なのは、RS-232 レベルトランスレータを CP2102 に置き換えることだけです。

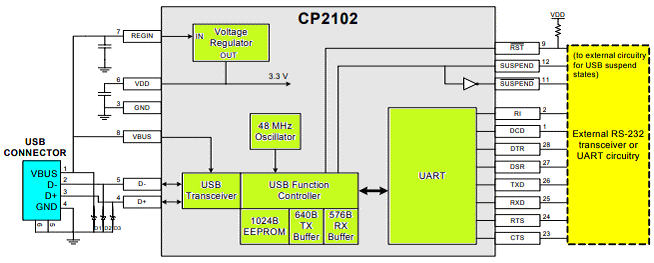

　■回路

　　

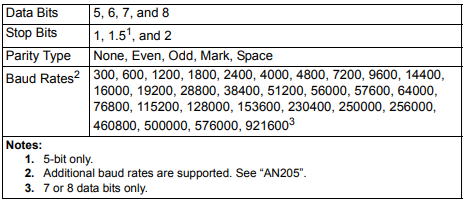

　■非同期シリアルデータバス (UART) インターフェース
　　　

　■仮想 COM ポートデバイスドライバー

CP210x 仮想 COM ポート (VCP) デバイスドライバを使用すると、CP2102 ベースのデバイスが PC のアプリケーションソフトウェアに対して追加の COM ポート (既存のハードウェア COM ポートに加えて) として表示されます。PC で実行されているアプリケーションソフトウェアは、標準のハードウェア COM ポートにアクセスするのと同じように CP2102 ベースのデバイスにアクセスします。ただし、PC と CP2102 デバイス間の実際のデータ転送は USB 経由で実行されます。したがって、既存の COM ポートアプリケーションを使用して、アプリケーションを変更することなく USB 経由で CP2102 ベースのデバイスにデータを転送できます。サポートされているオペレーティングシステムの最新リストについては、Silicon Laboratories にお問い合わせください。注: デバイスの操作には Silicon Laboratories の VCP デバイスドライバが必要であり、CP2102 評価キット (部品番号: CP2102EK) の一部としてのみ配布されます。CP2102 評価キットを注文するには、Silicon Lab の営業担当者にお問い合わせいただくか、www.silabs.com にアクセスしてください。 CP210x ドライバおよびプログラミングユーティリティは、予告なく変更されることがあります。更新の自動通知を受け取るには、Web サイトの「自動電子メールアラート」システムに登録し、「製品更新登録」サービスを使用することをお勧めします。

　　　　　CP2102のデータシートは　PDF　

2.ドライバーのインストール

　USB側のコンピュータにドライバーをインストールして使用する。

　(1)ドライバーはSilicon Laboratoriesのサイトからダウンロードする。
　　　ドライバーのダウンロード先

　(2)ダウンロードしたファイルを展開する
　　

　　　　　↓　展開
　　

　(3)展開したフォルダーから下記exeを実行する　　

64bitのパソコンであれば□枠で囲った下記 exeファイルをダブルクリックして実行する。

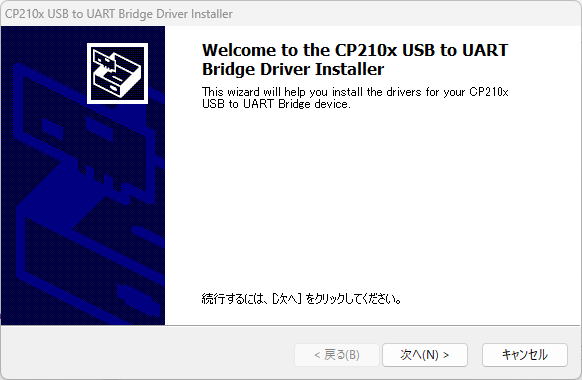

　(4)ドライバーをインストールするかを確認する表示
　　　

　　　　　　良ければ[次へ]をクリック

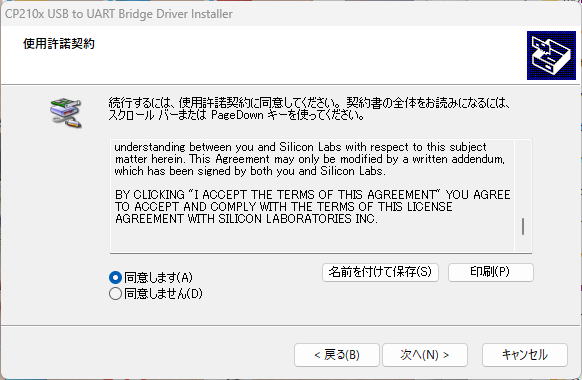

　(5)ドライバーを使用するための確認が表示される
　　　　

　　　　　許諾の内容は下記のとおり（2024年11月9日時点）

LICENSE AGREEMENT
  SILICON LABS VCP DRIVER
  IMPORTANT:READ CAREFULLY BEFORE AGREEING TO TERMS

  THIS PRODUCT CONTAINS THE SILICON LABS VCP DRIVER AND INSTALLER PROGRAMS AND OTHER THIRD PARTY SOFTWARE.TOGETHER THESE PRODUCTS ARE REFERRED TO AS THE "LICENSED SOFTWARE".USE OF THE LICENSED SOFTWARE IS SUBJECT TO THE TERMS OF THIS LICENSE AGREEMENT. DOWNLOADING THE LICENSED SOFTWARE AND INDICATING YOUR CONSENT TO THE TERMS OF THIS LICENSE CONSTITUTES A BINDING AGREMENT BETWEEN SILICON LABORATORIES, INC. ("SILICON LABS") AND YOU OR YOUR EMPLOYER (IF APPLICABLE).IF YOU ARE ACCEPTING THE TERMS OF THIS AGREEMENT ON BEHALF YOUR EMPLOYER, THE TERMS "YOU" AND "YOUR" REFER TO YOUR EMPLOYER. WRITTEN APPROVAL IS NOT A PREREQUISITE TO THE VALIDITY OR ENFORCEABILITY OF THIS AGREEMENT.IF THESE TERMS ARE CONSIDERED AN OFFER BY SILICON LABS, ACCEPTANCE IS EXPRESSLY LIMITED TO THESE TERMS.
  IF YOU DO NOT AGREE WITH ALL OF THE TERMS OF THIS LICENSE AGREEMENT, YOU MUST NOT USE THE LICENSED SOFTWARE AND YOU MUST DELETE ALL OF COPIES OF THE LICENSED SOFTWARE FROM YOUR COMPUTER.
  1.	LICENSE:The Licensed Software is and will remain the property of Silicon Labs or a third party from whom Silicon Labs has the authorization to distribute to you subject to the terms of this Agreement.This Licensed Software is protected by state, federal, and international copyright laws. Subject at all times to your compliance with the terms of this License Agreement, Silicon Labs grants to you a nonexclusive license to use the Licensed Software as described in this License Agreement.Silicon Labs may revoke this license at any time if you fail to comply with the terms of this License Agreement.Certain parts of the Licensed Software, including DPInst.exe, are licensed from Microsoft Corporation.For information concerning licensing DPInst.exe and the redistributable pieces of WDF used in the driver, refer to the license.rtf file in the 7600.16385.1 version of the Windows Driver Kit, available through Microsoft.
  2.	CONTENTS OF THE LICENSED SOFTWARE:The Licensed Software consists of the following items:
  a.	Driver binaries
  b.	INF file that describes the driver installation
  c.	DPInst.exe that provides the GUI interface to install the drivers
  d.	XML file that describes the DPInst.exe and GUI items
  3.	INSTALLATION AND USE RIGHTS:
  a.	You may download and install the Licensed Software on one or more computers and make any number of copies.
  b.	You may internally evaluate the Licensed Software.If you elect to use the Licensed Software for any other purpose, including modification and distribution, then the following additional terms apply to you.
  c.	You may modify only the INF and XML files. You may modify these files with information concerning your company or your company's products.
  d.	You may not modify the driver binary files or the DPInst.exe files.
  e.	You may redistribute to your customers the Licensed Software only with the modified INF and XML files.Your redistribution may be in any form, including physical media and Internet downloads.
  4.	RESTRICTIONS:
  a.	You may not use the Licensed Software with any integrated circuit products other than those designed and manufactured by Silicon Labs.
  b.	Except as provided above, you may not redistribute, sublicense, assign, rent or lease any portion of the Licensed Software to any third party.
  c.	You may not reverse engineer, decompile, disassemble, modify, translate, or make any attempt to discover the source code of the Licensed Software.You may not work around any technical limitation in the Licensed Software.
  d.	Except as provided above, you may not modify or create derivative works from the Licensed Software.
  e.	You may not modify or distribute the Licensed Software so that any part of it becomes subject to an excluded license.An excluded license is one that requires, as a condition of use, modification or distribution, that the software be disclosed or distributed in source code form, or that others have the right to modify it.
  f.	You may not obscure or remove any product identification, copyright or other notices that appear on the Licensed Software, including any notices from third parties.
  g.	You may not redistribute any modified or unmodified version of the Licensed Software to any third party as a standalone product.You may not redistribute any modified or unmodified version of the Licensed Software to any third party who has not accepted the terms of an end-user license agreement that contains terms at least as protective of Silicon Labs' rights as those contained in this License Agreement.
  5.	WARRANTY:Silicon Labs does not warrant that the Licensed Software will meet your requirements or that operation of the Licensed Software will be uninterrupted or error-free.You agree that the Licensed Software is provided "AS IS" and that Silicon Labs makes no other warranties regarding the Licensed Software.SILICON LABS DISCLAIMS ALL WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT, RELATED TO THE LICENSED SOFTWARE, ITS USE OR ANY INABILITY TO USE IT, THE RESULTS OF ITS USE AND THIS AGREEMENT.YOU MAY HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE.
  6.	DISCLAIMER OF DAMAGES:IN NO EVENT WILL SILICON LABS BE LIABLE TO YOU FOR ANY SPECIAL, CONSEQUENTIAL, INDIRECT, OR SIMILAR DAMAGES, INCLUDING ANY LOST PROFITS OR LOST DATA ARISING OUT OF THE USE OR INABILITY TO USE THE LICENSED SOFTWARE EVEN IF SILICON LABS HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.SOME STATES DO NOT ALLOW THE LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.IN NO CASE SHALL SILICON LABS' CUMULATIVE LIABILITY TO YOU FOR ALL PURPOSES EXCEED FIFTY UNITED STATES DOLLARS ($50). The disclaimers and limitations set forth above will apply regardless of whether you accept the Licensed Software.
  7.	TERM AND TERMINATION:The term of this Agreement and the License granted herein shall begin upon use of the Licensed Software and continue in perpetuity unless you breach any of the obligations set out under this Agreement.Upon any breach of this Agreement by you, the license granted hereunder shall terminate immediately and you shall cease all use of the Licensed Software and return or destroy all copies of the Licensed Software to Silicon Labs immediately.Termination of this License upon your breach is only one remedy available to Silicon Labs. In addition to termination of this Agreement upon your breach, Silicon Labs shall be entitled to seek any and all other available remedies, at law or at equity, arising from your breach. Termination of this Agreement shall not affect your customers' ability to continue using copies of the modified or unmodified Licensed Software they obtained from you.
  8.	EXPORT: You shall comply with all applicable federal, provincial, state and local laws, regulations and ordinances including but not limited to applicable U.S. Export Administration Laws and Regulations.You shall not export or re-export, or allow the export or re-export of the Licensed Software to any country specified in the then-current Supplement No. 1 to Part 740, or, in violation of the embargo provisions in Part 746, of the U.S. Export Administration Regulations (or any successor regulations or supplement), except in compliance with and with all licenses and approvals required under applicable export laws and regulations, including without limitation, those of the U.S. Department of Commerce.
  9.	GENERAL: This Agreement will be governed by the laws of the State of Texas and any applicable federal laws or regulations. The waiver by either Party of any default or breach of this Agreement shall not constitute a waiver of any other or subsequent default or breach. This Agreement constitutes the complete and exclusive statement of the mutual understanding between you and Silicon Labs with respect to this subject matter herein. This Agreement may only be modified by a written addendum, which has been signed by both you and Silicon Labs.

  BY CLICKING "I ACCEPT THE TERMS OF THIS AGREEMENT" YOU AGREE TO ACCEPT AND COMPLY WITH THE TERMS OF THIS LICENSE AGREEMENT WITH SILICON LABORATORIES INC.

　　　　　　　良ければ[次へ]をクリック

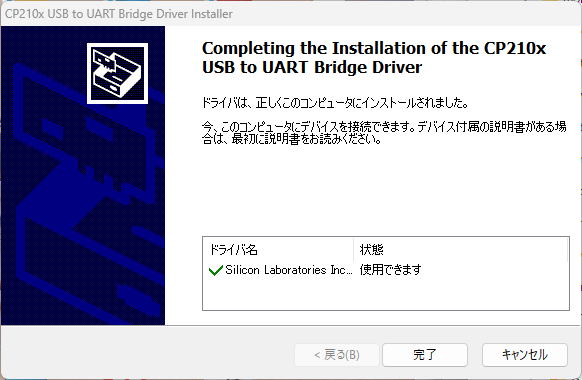

　(6)インストールが完了した事示す表示がされる。
　　　

　　　　　　　良ければ[完了］をクリック

　(7)ドライバーインストールの確認
　　a, CP2102のUART-USB変換アダプターをパソコンに接続する。

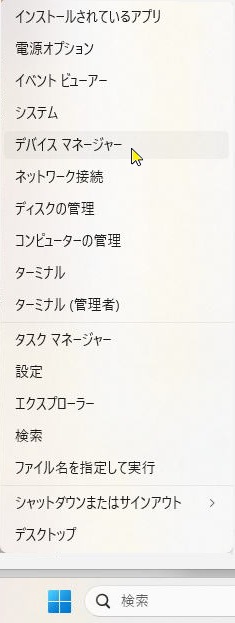

　　b. Windows11の下中央のスタートマークを右クリックする。
　　　

　　c. 表示されたメニューの　デバイス　マネージャー　をクリックする。
　　　　　

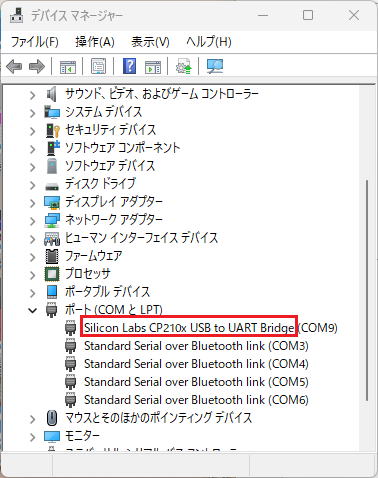

　　d.デバイスマネージャーが表示される

ポート(COMとLPT)をクリックすると　Silicon Labs CP210x USB to UART Bridge が表示されていれば良い。
またその右側のCOM9はポートの番号なので、接続しているパソコンにより変化する。
このCOM9などのポート番号はCP210xを通して通信するソフトの設定で使用する。

表示を消す場合は右上　×をクリックする。
