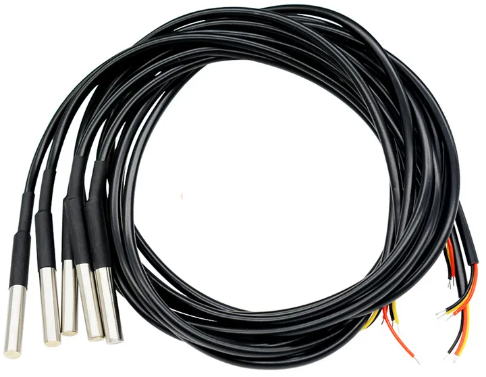

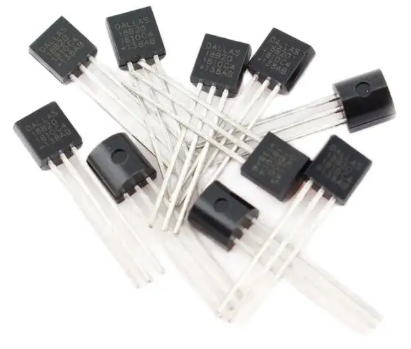

DS18Ｂ20は1-Wireインターフェースによる温度検出器で外観はトランジスタの様な形をしており、写真右側の様な形状で販売されている物もある。
●測定は－10℃～+85℃の範囲で±0.5℃の精度がある。
●通信は独自の1-Wireインターフェース。
●温度を最大12ビットを750msで変換します。
●電源は3～5.5Vで動作する。
●6４ビットで構成した番号Lasered ROM Codeで一意を表している。

　

2.ID取得

下のプログラムを実行することによりシリアル通信のモニターに結果が表示される。
（今回は３つの温度素子を接続していた）

Arduino Program Source　download　

3.単体サーチ取得

下のプログラムを実行することによりシリアル通信のモニターに結果が表示される。
（今回はNo1サーチ1つの温度素子を接続している）

0xB5 ; 0x1 ; 0x4B ; 0x46 ; 0x7F ; 0xFF ; 0x7F ; 0x10 ; 0x2E ; Temp= 27.31

#include <OneWire.h>
  OneWire ds(4); //D2 GPIO4 DS18B20 IN OUT
  void setup() {
   Serial.begin(115200);
   delay(1000);
  }

  void loop() {
   float celsius;
   byte data[12];
   byte i;
   byte present = 0;
   byte type_s;

  // put your main code here, to run repeatedly:
   ds.reset();
   ds.write(0xCC, 1);
   ds.write(0x44, 1);

   delay(1000);
   ds.reset();
   ds.write(0xCC, 1);
   ds.write(0xBE, 1);
  for ( i = 0; i < 9; i++) { // we need 9 bytes
  data[i] = ds.read();
  }

  int16_t raw = (data[1] << 8) | data[0];
  if (type_s) {
  raw = raw << 3; // 9 bit resolution default
  if (data[7] == 0x10) {
  // "count remain" gives full 12 bit resolution
  raw = (raw & 0xFFF0) + 12 - data[6];
  }
  } else {
  byte cfg = (data[4] & 0x60);
  // at lower res, the low bits are undefined, so let's zero them
  if (cfg == 0x00) raw = raw & ~7; // 9 bit resolution, 93.75 ms
  else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
  else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
  //// default is 12 bit resolution, 750 ms conversion time
  }

  for ( i = 0; i < 9; i++) { // we need 9 bytes
  Serial.print( "0x");
  Serial.print( data[i],HEX);
  Serial.print( " ; ");
  }

  celsius = (float)raw / 16.0;
  Serial.print("Temp= "); Serial.println(celsius);

  }

Arduino Program Source　download　

4.複数サーチ取得

下のプログラムを実行することによりシリアル通信のモニターに結果が表示される。
（今回は３つの温度素子を接続していた）

16:34:24.910 -> 26.25
16:34:25.879 -> Temp Start
16:34:26.914 -> 25.88
16:34:26.914 -> 26.13
16:34:26.914 -> 26.25
16:34:27.946 -> Temp Start

#include <OneWire.h>
  OneWire ds(4);//D2 GPIO4 DS18B20 IN OUT
  byte temp0[8] = { 0x28, 0x48, 0x90, 0x7A, 0x12, 0x21, 0x01, 0x90 };
  byte temp1[8] = { 0x28, 0x58, 0xA7, 0x57, 0x12, 0x21, 0x01, 0xF3 };
  byte temp2[8] = { 0x28, 0xFF, 0x64, 0x02, 0x19, 0x2E, 0x3E, 0x39 };

  void setup() {
   Serial.begin(115200);
   while (!Serial) {}

   delay(1000);
  }

  void loop(void){
   Serial.println("Temp Start");

   reDS18B20(); //温度取得要求
   delay(1000);

   Serial.println(getDS18B20C(temp0));
   Serial.println(getDS18B20C(temp1));
   Serial.println(getDS18B20C(temp2));
   delay(1000);
  }

  void reDS18B20(void){
   ds.reset();
   ds.write(0xCC, 1);
   ds.write(0x44, 1);
  }

  float getDS18B20C(byte *addr){
   byte i;
   byte present = 0;
   byte type_s;
   byte data[12];
   float celsius;

   present = ds.reset();
   ds.select(addr);
   ds.write(0xBE);
  for ( i = 0; i < 9; i++) { // we need 9 bytes
  data[i] = ds.read();
  }

  int16_t raw = (data[1] << 8) | data[0];
  if (type_s) {
  raw = raw << 3;
  if (data[7] == 0x10) {
  raw = (raw & 0xFFF0) + 12 - data[6];
  }
  } else {
  byte cfg = (data[4] & 0x60);
  if (cfg == 0x00) raw = raw & ~7;// 9 bit resolution, 93.75 ms
  else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
  else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
  }
  celsius = (float)raw / 16.0;
  return celsius;
  }

Arduino Program Source　download　

5.複数サーチ取得 DallasTemperature.h 使用

下のプログラムを実行することによりシリアル通信のモニターに結果が表示される。
（今回は３つの温度素子を接続していた）
またプログラムを簡単に書くため<DallasTemperature.h>ライブラリーを使用した。
処理時間は多少多くなっているか？

16:59:23.454 -> 26.31
16:59:24.458 -> Temp Start
16:59:26.153 -> 25.88
16:59:26.153 -> 26.06
16:59:26.197 -> 26.31
16:59:27.209 -> Temp Start

Arduino Program Source　download　
